7 мифов о скрытом наблюдении



Мнение инсталлятора.

Арсентьев Михаил Юрьевич, генеральный директор НТЦ Подсвет

Журнал «Системы безопасности», №1 (67) 2006 г., www. ss. groteck. ru

Лучше быть, чем казаться.

«Скрытое видеонаблюдение». Первая ассоциация у обывателя на это словосочетание – обнаженный прокурор в окружении девиц легкого поведения. В любом случае скрытое наблюдение кажется чем-то постыдным, аморальным и запрещенным. Действительно ли это так? В этой статье сделана попытка развеять ряд заблуждений и мифов о скрытом видео, а также приведены данные по оборудованию, специально предназначенному для этой цели.

Миф №1. Скрытое наблюдение – это «шпиономания», оно не нужно никому, кроме спецслужб и милиции.

Это мнение широко распространено на Западе, где оно, впрочем, недалеко от истины. В российских же условиях достаточно на миг представить, что в «родном» прокуренном и разрисованном подъезде, по соседству с молодежной компанией любителей пива, вдруг появится открытая камера на кронштейне, и всё сразу встанет на свои места. Единственным путем выживания подобной камеры может быть или ее недоступность, или нахождение в хорошо охраняемой зоне, или скрытая установка. Другого не дано. А учитывая, что многие злоумышленники имеют под рукой отвертку, молоток, камень или палку, ясно, что открытая камера в незащищенной зоне должна висеть на высоте метров пять, и то без 100%-й гарантии сохранности. Вопрос только в меткости очередного «вандала». А грамотно установленная скрытая камера может находиться совсем рядом с объектами наблюдения, быть совершенно незаметной, а значит целой и невредимой долгие годы. Еще один минус открытого видеонаблюдения: даже если камера относительно недоступна, злоумышленник, видя направление ее «взгляда», может спокойно обойти ее и безнаказанно творить свое «черное дело» (например, воровать) в «мертвой» зоне. Направление скрытой камеры определить невозможно, поскольку саму ее не видно.

Другими словами, там, где нужна действительно эффективная система безопасности, а не просто «осваивание средств», стоит остановиться именно на системе скрытого видеонаблюдения. Это не исключает, разумеется, открытого способа установки вообще, но открытые системы нужно только там, где это возможно и целесообразно.

Миф №2. Скрытое наблюдение запрещено в России.

Ниже приведён анализ действующих законодательных актов и постановлений, касающихся использования систем скрытого теленаблюдения частными лицами и организациями, не имеющими права осуществления оперативно-розыскной деятельности.

Постановление Правительства РФ от 10.03.00 №214 содержит «Список видов специальных технических средств, предназначенных для негласного получения информации, ввоз и вывоз которых подлежат лицензированию» (далее – Список). В примечаниях к Списку указано, что «номера пунктов настоящего списка соответствуют номерам пунктов перечня видов специальных технических средств, предназначенных (разработанных, приспособленных, запрограммированных) для негласного получения информации в процессе осуществления оперативно-розыскной деятельности, утвержденного постановлением Правительства РФ от 01.07.96 №770».

Иными словами, техника, упомянутая в Списке, предназначена для негласного получения информации в процессе осуществления оперативно-розыскной деятельности, а значит, может применяться лишь государственными спецслужбами, перечень которых приведен в постановлении Правительства РФ от 01.07.96 №770. Так как других нормативных документов по этому поводу нет, это значит, что использование аппаратуры, пусть даже «предназначенной для негласного получения информации», не попавшей в Список, законодательством не ограничивается.

Пункт 2 Списка касается «специальных технических средств для негласного визуального наблюдения и документирования» и подлежит нашему подробному рассмотрению. В частности, подпункт б) называет «телевизионные или видеокамеры, обладающие по крайней мере одним из следующих признаков:

· закамуфлированные под бытовые предметы;

· имеющие вынесенный зрачок входа ( PIN - HOLE );

· работающие при низкой освещенности объекта (0,01 лк и менее) или при низкой освещенности на приемном элементе 0,0001 лк и менее».

Первый признак практически не относится к купле-продаже камер, так как на рынке в основном предлагаются телекамеры без камуфляжа. Маскировкой камер обычно занимается установщик. Одним из немногих исключений являются так называемые «видеоглазки», которые имеют внешний вид обычного дверного глазка и устанавливаются внутрь двери. Однако, глазок сам по себе является средством наблюдения, а не «бытовым предметом», и установка телекамеры не меняет его назначения, поэтому он не попадает в разряд «специальных технических средств».

То же относится к камерам, скрыто размещённым в корпусах охранных и пожарных датчиков. Датчики, являясь частью системы безопасности, не являются бытовыми предметами и использование камер в них разрешено.

Установщик имеет право устанавливать телекамеры в стены, потолки, двери и дверные косяки, а также в любые предметы небытового назначения.

Второй признак относится к телекамерам с объективом “pin-hole”, то есть с выносом зрачка. Вынос зрачка – это расстояние от места, где можно установить диафрагму с минимальным отверстием, диаметр которого меньше диаметра входного зрачка объектива, до передней кромки объектива. Естественно, чем больше это расстояние, тем проще монтаж камеры и совершеннее маскировка. Дешевые корейские и тайваньские объективы с малым входным зрачком, которыми снабжены подавляющее большинство имеющихся в продаже миниатюрных телекамер, не имеют выноса зрачка вовсе, то есть, строго говоря, не могут называться “pin-hole”, и, следовательно, разрешены.

Третий признак вносит ограничение на чувствительность телекамер. Абсолютное большинство миниатюрных телекамер работают при минимальной освещенности на объекте порядка 0,05-0,5 люкс, то есть укладываются в разрешенный диапазон.

Ряд камер, производители которых указывают меньшие значения освещённости (обычно на ПЗС-матрицах SONY EX - View ), с объективами типа “pin-hole” реально в подавляющем большинстве случаев также выдают изображение удовлетворительного качества только при освещённостях более 0,01 люкс. Это также означает правомерность их использования.

Добавление от автора:

Моё мнение, увы, не совпадает с мнением государственных контролирующих организаций, которые считают, что всё, что специально предназначено для негласного получения информации – спецтехника. Внятного документа, чётко регламентирующего нашу отрасль пока нет.

Миф №3. Установить систему скрытого наблюдения очень просто (популярен у конечных пользователей).

Установка скрытой камеры всегда сложнее, чем открытой. Надо дополнительно заботиться о незаметности самой камеры, ее кабеля и всех остальных элементов системы. Например, одним из самых трудоемких является процесс замуровывания камеры с объективом “pin-hole” в бетонную или кирпичную стену. Процесс должен осуществляться двумя монтажниками, поскольку необходимо сразу точно определить направление, куда «смотрит» камера. После схватывания раствора повернуть камеру не получится. Значительную сложность представляет и последующая подкраска места установки, а именно – точный подбор краски и необходимость очень аккуратного подкрашивания непосредственно вокруг входного зрачка объектива. Опытные монтажники знают некоторые маленькие «секреты» - например, наклеивание скотча на объектив. При чем в местах, где вероятна возможность несанкционированной перекраски стен или при повышенной загрязненности среды, скотч даже не снимают, мирясь с некоторым снижением разрешения в этом случае.

Даже установка такого простого и достаточно удобного изделия как «видеоглазок» может натолкнуться на значительные проблемы, например: затруднения в прокладке кабеля в готовой двери с несколькими ребрами жесткости внутри или повреждение обивки двери при наматывании на сверло ватина при неосторожном сверлении.

Миф №4 (противоположность мифа №3). Установить систему скрытого наблюдения очень трудно, и лучше в ней не связываться (бытует среди начинающих монтажников).

Нерешаемых задач не бывает – нужно просто увеличить смету и привлечь специалистов. Как инженер-разработчик могу подтвердить, что вполне реально создавать системы скрытого наблюдения, обеспечивая условие, что установленный разведчик иностранного государства не сможет обнаружить данную систему неразрушаемым методом, без использования спецтехники. Правда, для этого следует подходить к делу творчески, не торопиться и не жалеть денег. Донести это до клиента – важная задача инсталлятора. Кстати, опытные монтажники могут подтвердить, что при демонтаже системы скрытого наблюдения даже человек, непосредственно устанавливавший камеру, сам иногда не может быстро ее найти. Поэтому координаты места установки камеры всегда фиксируются относительно каких-то ориентиров.

Наиболее простым является применение камер в готовых камуфляжах (например, в датчиках). Конечно, профессионалу не составит большого труда распознать в этих датчиках камеры наблюдения, однако для наблюдения за 99% людей, не связанных с безопасностью, такой вариант вполне пригоден. Сейчас есть достаточный выбор камер в корпусах дымовых пожарных и пассивных инфракрасных (ИК) охранных датчиков (см. таблицу №1). Многие модели сохраняют функционирование датчиков и могут применяться также по своему прямому назначению, что позволяет использовать для записи недорогие DVR без встроенного детектора движения.

Таблица №1.

Модель

Работоспо-собность датчика

ПЗС

f об. , мм

Разрешение, ТВЛ

Мин. осв., люкс

U пит. , В

Габариты, мм

Микрофон

Камеры в корпусах пожарных дымовых датчиков

YK -3641

-

1/3

3,7

420

0,1

12

Æ 120х60

-

YK -3641 A

-

1/3

3,7

420

0,1

12

Æ 120х60

+

AVC-841

-

1/3

4,3

380

0,25

12

Æ 125х53

+

AVC-843 цвет.

-

1/3

4,3

350

1

12

Æ 125х53

+

TAB CD 870

-

1/3

3,6

420

0, 05

12

Æ 125х60

-

TAB CD 870R цвет.

-

1/4

3,6

380

1

12

Æ 125х60

-

Камеры в корпусах пассивных ИК датчиков

YK-3546A

-

1/3

3,7

400

0,3

12

120x 72х48

+

YK-3546S

+

1/3

3,7

400

0,3

12

120x 72х48

-

AVC-802C/P37C

+

1/3

3,7

380

0,5

12

110х70х50

+

AVC-826P/P37C цвет.

+

1/4

3,7

380

1

12

110х70х50

+

AVC-829P/P37C цвет.

-

1/4

3,7

380

2

12

110х70х50

-

DSC-CCTV/A

+

1/3

3,7

420

0,2

12

80х60х45

+

DSC-CCTV

+

1/3

3,7

420

0,2

12

80х60х45

-

DSC - CCTV A ( HiRez )

+

1/3

3,7

600

0,2

12

80х60х45

+

DSC-CCTV (HiRez)

+

1/3

3,7

600

0,2

12

80х60х45

-

Во всех моделях установлены бескорпусные камеры с объективами типа “ pin - hole ” или « board » с фокусными расстояниями 3,6-3,7 мм, «смотрящие» через сетку в пожарных датчиках или через отверстие в ИК датчике (см. рис. 1 и 2 соответственно). В некоторых встроен микрофон с усилителем. При желании можно и самому поставить приглянувшуюся камеру с нужными характеристиками в подходящий датчик.

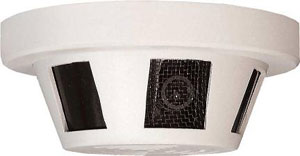

Рис. 1 Рис. 2

В комплекте со скрытыми ИК осветителями быстрой установки типа ИК ламп серии IRL (см. комментарий к Мифу №5, камеры в датчиках являются настоящей системой скрытого видеонаблюдения «для ленивых». Ничего не надо муровать, трудоемкость монтажа практически как у открытых камер. Камуфляж камер и подсветок позволяет устанавливать их прямо перед «заинтересованными взглядами» персонала без особого риска раскрыть их истинное назначение.

Миф №5. Скрытое наблюдение невозможно в темноте.

Действительно, любая серьезная система видеонаблюдения, являясь частью системы безопасности, должна иметь возможность функционированния в любое время суток. А что делать, если наблюдение скрытое, а надежды на то, что злоумышленник, копаясь ночью в сейфе, включит свет, нет? На помощь приходит инфракрасная подсветка. Ее излучение не видно человеческим глазом, но воспринимается ПЗС-матрицей камеры. Но надо же еще замаскировать сам прожектор! Сейчас существует ряд ИК осветителей, специально разработанных для скрытого наблюдения и имитирующих различные предметы, как-то: болт (рис. 3), пластина – основание квартирного номера (рис. 4), обычная неработающая лампочка (рис. 5) или выключатель (рис. 6) (см. таблицу №2).

Таблица №2. Инфракрасные осветители для скрытой подсветки.

Название

Характеристики

Дальность освещения * , м

Угол освещения ** , угл. градусов

Длина волны излучения

l max , нм

Габариты *** , мм

ИК болт 950 (880)

1-1,5

120-160

880-950

М10х20

ИК пластина 930 (940, 950)

2-3

120-160

930-950

100х80х6

ИК лампа IRL-940

(900

)

5 (6)

160

940 (900)

Æ 60х100

Выключатель ПИК 23В

5

80

950

Æ 30х30 ****

* - для телекамеры с чувствительностью 0,1 люкс на объекте; по критерию «различение белого на черном»;

** - по уровню половины максимальной дальности освещения;

*** - приблизительно;

**** - без рамки.

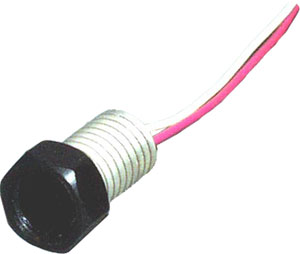

ИК болт. Рисунок 3.

«ИК болт» представляет собой металлический болт с резьбой М10, с излучателем в шестигранной головке, закрытой круглым оргстеклом (см. рис. 3). Мощность излучения не велика – дальность около 1-1,5 метра. Диаграмма направленности широкая. Требуется дополнительный радиатор. Разновидность болта, ИК шпилька отличается от него круглой головкой.

Установка такого изделия сложна и требует опыта и аккуратности. В металле сверлится отверстие и нарезается резьба. Поверхность резьбы следует покрыть слоем теплопроводящей пасты и аккуратно ввернуть болт в отверстие, причем к головке нельзя прилагать значительного усилия – она может отвалиться. Следует также следить за сохранностью тонких проводов питания, выходящих из внутреннего торца болта. Камуфляж неидеален. С расстояния в полметра граница металла и оргстекла видна довольно отчетливо. Применение ИК болтов возможно в различных условиях – надо просто подобрать предмет, крепление которого можно сымитировать, однако малая мощность и трудоемкость монтажа привели к резкому снижению популярности этого изделия.

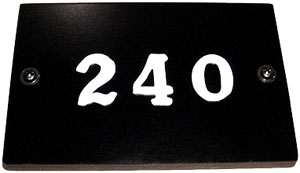

ИК пластина. Рисунок 4.

ИК пластина (см. рис. 4), популярный ИК осветитель, состоит из металлического радиатора в виде прямоугольной пластины размером около 80х100 мм и толщиной 5 мм, на одной из сторон которой размещены ИК излучатели, закрытые темным или белым оргстеклом. Обычно ставится у двери или прямо на дверь и служит основанием для номера квартиры или кабинета. Дальность освещения составляет около 3 метров при угле от 120 ° до 160 ° . Дополнительный радиатор не требуется.

Установка ИК пластины достаточно проста. Цифры квартирного номера крепятся или наносятся краской в средней части пластины, не загораживая излучатель. Отличить ИК пластину от обычной по внешнему виду практически невозможно. Главным недостатком пластины является узкая область применения – только у дверей. Белые пластины иногда устанавливают на белые стены, но в этом случае пластину, разумеется, видно и оправдать ее наличие довольно сложно. К тому же, белые пластины не бывают основаниями квартирных номеров, использование их в этом качестве затруднительно. Утапливание белой пластины в стену улучшает маскировку, но отличие материала стены от оргстекла пластины все равно видно. Кроме того, такая установка сложнее обычной.

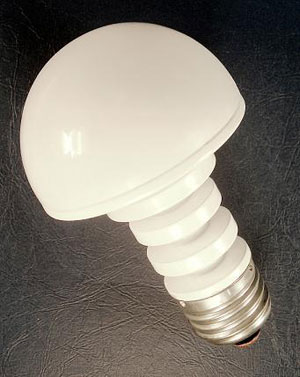

ИК лампа. Рисунок 5.

ИК лампа ставится в существующие или специально установленные светильники под патрон Е27после переключения цепи питания на 12В. Отличить ИК лампу от обычной можно только сбоку. ИК лампа и выключатель (подробно – см. ниже), имитируют электроприборы, поэтому при установке не требуется скрывать электропроводку – к светильнику имеют право подходить провода питания. Вворачивая такую ИК лампу например в точечный светильник подвесного потолка, можно осветить комнату площадью порядка 30-40 кв. м. в зависимости от модели. Лампы с длиной волны 900 нм разумеется эффективнее. Камуфляж камер и подсветок позволяет устанавливать их прямо перед «заинтересованными взглядами» персонала без особого риска раскрыть их истинное назначение.

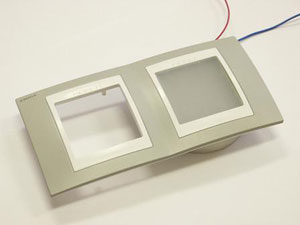

Выключатель. Рисунок 6.

Этот осветитель выполнен в виде блока, устанавливающегося в рамку, для выключателей/розеток. Передняя панель закрыта белым матовым стеклом. Дальность работы до 5 метров с углом 70 о. Прожектор может быть встроен в различные интерьеры, однако разумеется он должен оправдывать свое назначение и находиться в местах обычного размещения таких выключателей или розеток.

Иногда выбранный осветитель не устраивает клиента, который хочет, чтобы камера «видела ночью как днем». Его не интересует, что на заявленной дальности освещения можно лишь различить белое на черном, он непременно хочет опознавать человека на этом расстоянии. Если разъяснения не помогают, можно просто поставить камеры с большей чувствительностью. Так, черно-белые телекамеры с ПЗС-матрицами SONY Exwave обладают реальной (не по каталогу) чувствительностью порядка 0,005 люкс (F1.2), что «увеличивает» дальность ИК прожекторов для них приблизительно вдвое.

Миф №6. Изображение, полученное со скрытой камеры очень плохое.

В этом мифе, к сожалению, есть доля истины. Действительно, при прочих равных условиях камуфлирование камеры при скрытом способе наблюдения приводит к некоторому снижению разрешения и чувствительности в большинстве случаев. Однако, если не скупиться на приобретение качественных камер и объективов, вполне можно свести это ухудшение параметров к минимуму (5-10%), и получать вполне приемлемое изображение без особых проблем. Уверенность в сохранности оборудования того стоит.

Миф №7. Для скрытых камер можно использовать только объективы с малым входным зрачком типа “ pin- hole”.

Заблуждение, являющееся следствием отсутствия опыта. Как известно, маскирующие элементы (далее МЭ) бывают трех основных типов:

1. Отверстие малого диаметра.

В этом случае подразумевается использование телекамеры с объективом типа “pin-hole”. Такие объективы имеют малый входной зрачок и обеспечивают съемку через отверстие диаметром порядка 1 мм и менее. Обнаружить такое отверстие на темном фоне при аккуратной установке можно только при длительном, кропотливом исследовании поверхности. Важной характеристикой объектива “pin-hole” является вынос зрачка, то есть расстояние от места, где можно установить диафрагму с минимальным отверстием до передней кромки объектива. Естественно, чем больше это расстояние, тем проще монтаж камеры. Дешевые однолинзовые объективы с малым входным зрачком, которыми комплектуется большинство телекамер, не имеют выноса зрачка вовсе, и, строго говоря, не могут называться “pin-hole”. Кроме того, в них часто ставят не стеклянные, а пластиковые линзы. Это означает меньшую стойкость к воздействию агрессивных сред, абразива, дневного света, перепадов температуры, и т. д. Технические данные на некоторые объективы приведены в таблице 3.

Таблица №3. Наиболее популярные объективы с малым входным зрачком.

Модель

Произво-

дитель

Фокусн. расст.,

мм

Вынос зрачка, мм

Относит. отверстие

Входной зрачок

мм

Угол зрения по горизонтали

(ПЗС 1/3”), град.

Посад.

место

LTV-15

Россия

3,1

0,3

2,6

1,2

90

12х0,5

KLP-34

Корея

3,4

0

3,5

-

80

12х0,5

KLP-0585

Корея

3,7

0,5

3,5

-

72

12х0,5

SKP-9802D

Корея

3,7

0

-

1,2

72

12х0,5

SKP-9803D

Корея

4,36

0

-

1,5

60

12х0,5

KLP-50

Корея

5,0

0

3,5

-

55

12х0,5

LTV-14

Россия

6

0,5

2,6

2,3

46

12х0,5

LTV- 5

Россия

9

2,5

2,7

3,3

30

12х0,5

Недостатком этого способа маскировки является снижение чувствительности телекамеры из-за меньшей светосилы объективов “pin-hole” по сравнению с обычными объективами. Некоторые ограничения накладываются и на угол зрения камер (объективов “pin-hole” с фокусным расстоянием менее 3 мм практически нет). Изображение, полученное с помощью дешевых однолинзовых объективов, имеет значительно меньшую четкость по углам, чем в центре. Кроме того, у объективов “pin-hole” обычно отсутствует автодиафрагма. Это затрудняет работу телекамеры при больших перепадах освещенности на объекте. Правда, от последнего недостатка в определенной степени помогает применение электронного затвора, диапазон изменения которого у современных моделей камер достаточно широк. Определенные проблемы возникают при использовании короткофокусных объективов “pin-hole” с цветными телекамерами. Эти объективы имеют малый задний отрезок, то есть их нужно придвигать почти вплотную к ПЗС-матрице, а в большинстве цветных телекамер перед матрицей установлен корректирующий светофильтр значительной толщины, который мешает фокусировке. Выйти из положения можно, применив специальные объективы со встроенным фильтром или тонкие пленочные фильтры.

Вместе с тем, использование камер с малым отверстием объектива получило наибольшее распространение в силу своей универсальности (малое отверстие можно сделать практически в любой поверхности).

Следует отметить, что для широкого применения разрешены лишь объективы с малым входным отверстием без выноса зрачка.

2. Светофильтр в виде полупрозрачной пластины.

Материалом для такого светофильтра служит обычное или органическое стекло с определенным коэффициентом пропускания. Значение этого коэффициента, то есть оптическая плотность фильтра, определяется путем компромисса между качеством маскировки телекамеры (максимально плотный светофильтр) и сохранением хорошей чувствительности камеры (максимально прозрачный светофильтр). Подобный метод маскировки позволяет применение светосильных объективов с автодиафрагмой, что является несомненным плюсом по сравнению с первым типом МЭ, однако фильтр всегда снижает чувствительность и разрешение телекамеры. При использовании цветных камер, во избежание цветовых искажений, светофильтр должен быть нейтрально-серым. К недостаткам этого МЭ следует отнести то, что наличие светофильтра не всегда допустимо и часто может возбудить ненужные подозрения.

3. Сетка с мелкой (менее 1 мм) ячейкой.

Этот МЭ несколько похож на светофильтр и имеет аналогичные достоинства и недостатки. Требования маскировки – самая мелкая сетка с минимальным отношением между площадью отверстий и площадью материала сетки. Для получения качественного изображения - требования прямо противоположные. Как и в случае со светофильтром, приходится искать некоторый компромисс. Следует помнить, что в случае применения телекамер с автоматической фокусировкой, эту функцию следует отключить, так как камера может сфокусироваться не на объект наблюдения, а на сетку. Кроме того, наличие сетки, как и светофильтра, должно быть как-то обосновано. При разработке систем с МЭ в виде светофильтра или сетки обязательным условием является отсутствие источников света за МЭ, а также низкая светоотражающая способность внутренних частей системы. Это значит, что все блоки должны быть по возможности черными и матовыми. Особенную проблему представляет блеск линзы объектива. Часто для его маскировки приходится ставить более плотные фильтры и сетки, то есть жертвовать чувствительностью камеры.

Наибольшую сложность установки телекамер за всеми этими МЭ представляет случай неортогонального направления телекамеры по отношению к МЭ, так как в этом случае неизбежно происходит удаление объектива от МЭ, а значит – резкое ухудшение качества изображения. В первом случае может помочь применение объективов конической формы, а во втором и третьем случае – лишь механическая доработка корпуса объектива. На рисунке 2 показаны примеры такой установки.

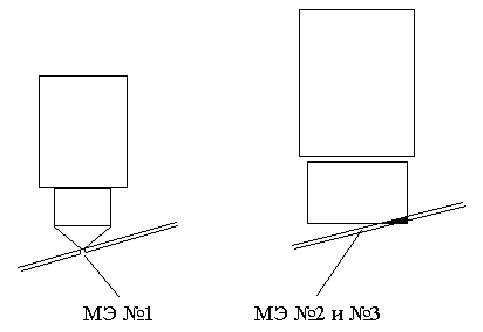

Рис. 7

Черным закрашена та часть корпуса светосильного объектива, которую приходится удалять в случае применения МЭ в виде светофильтра или сетки.

Заключение.

Установка систем скрытого наблюдения всегда творческая задача. Здесь существенно чаще, чем при монтаже открытых систем приходится сталкиваться с проблемами, требующими нестандартного подхода. Поэтому монтажник не должен зацикливаться на одном, однажды освоенном методе маскировки. К счастью, сейчас есть достаточно большой выбор специально разработанных для скрытого наблюдения камер, объективов и ИК осветителей, и монтаж их вполне по силам опытному инсталлятору. Не нужно бояться скрытой камеры и скрытой подсветки – это наиболее эффективный инструмент получения достоверной информации в любой обстановке.
